Formátovacia kotúčová píla Altendorf WA80TE
- Kompletné špecifikácie
- Na stiahnutie
- Formátovacia kotúčová píla Altendorf WA80TENie je skladom/ ksbez DPH
CENA STROJA JE ORIENTAČNÁ A BUDE STANOVENÁ NA ZÁKLADE DOHODNUTEJ VÝBAVY A PREPRAVY STROJA. PROSÍME KONTAKTUJTE NÁS A MY VÁM OCHOTNE VYSTAVÍME PONUKU NA MIERU PODĽA VAŠICH POTRIEB.
V PRÍPADE AKÝCHKOĽVEK OTÁZOK OHĽADNE STOJA NÁS ZASTIHNETE V PRACOVNOM ČASE NA
TELEFÓNNOM ČÍSLE 041/ 565 11 94
ALEBO
EMAILOVEJ ADRESE epimex(@)epimex.sk.
RADI VÁM ODPOVIEME NA VAŠE OTÁZKY
Dodacie podmienky: Viď. obchodné podmienky

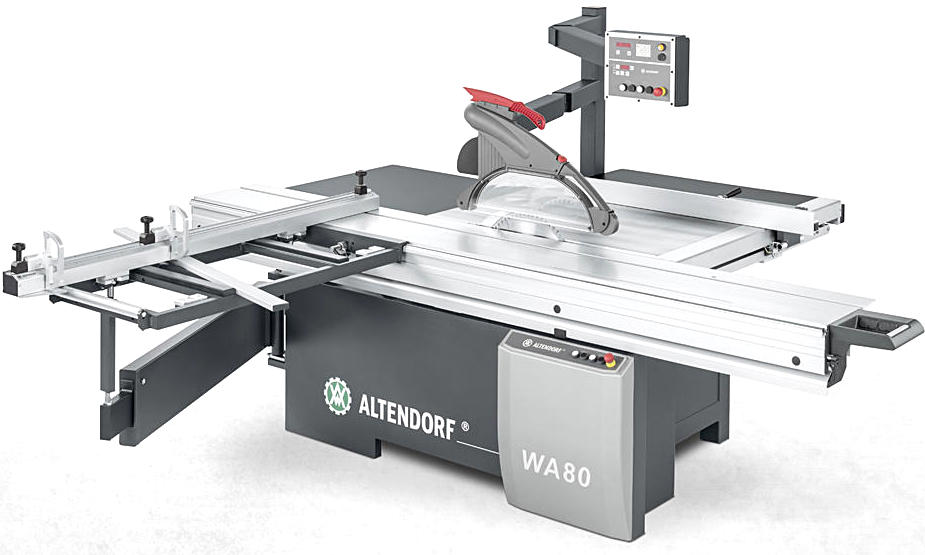

Formátovacia kotúčová píla Altendorf WA80TE s naklápacím pílovým agregátom.
• Pojazdovýstôlsdvojitýmkladkovýmvedenímnavodiacichokrúhlychtyčiach
• Priemer pílového kotúča viď tabuľka nižšie
• Odsávanie pílových kotúčov odsávacia príruba priemer 120 - 80 mm
• Lineárne vedenie zdvihu hlavného kotúča
• Pohon hlavného pílového kotúča - motor 4kW alebo 5,5 kW alebo 7kW s automatickou el. brzdou
• Pohon predrezového pílového kotúča - motor 0,75 kW
• Počet otáčok hlavného pílového kotúča 3.000/4.000/5.000 ot./min (voliteľné)
• Dĺžka pojazdového vozíka viď tabuľka nižšie
• Paralelné pravítko, vpravo od kotúča - max. Šírka rezu 1.000 mm, s jemným nastavením, manuálne nastaviteľné
• Doraz na omietanie, bezpečnostné prípravky pre rezanie úzkych materiálov
• Eloxované časti zliatiny hliníka na celom stroji
•Presnosť nastavenia 0,1 mm
Technické parametre Altendorf WA80TE | |
Výkon hlavného motora | 5,5 kW |
Otáčky | 3000-4000-5000 / min. |
Max. Ø kotúča | 400 mm |
Priemer hlavného hriadeľa | 30 mm |
Max. výška rezu pri 90 ° | 125 mm |
Max. výška rezu pri 45 ° | 87 mm |
Naklápanie kotúčov | 0-45 ° |
Šírka rezu | 800 mm, 1.000 mm, 1.300mm, |
Predrez |
|
Dĺžka rezu píly | 1.905 mm, 2.905 mm, 3.105 mm |
Výkon motora predrezu | 0,75 kW |
| Otáčky | 8200/min |
Priemer hriadeľa | 22 mm |
Priemer kotúča | 125 mm |
| Hluk stroj | 80db(A) |
Rozmery stroja |
|
Pracovná výška stroja | 910 mm |
Hmotnosť stroja | 1000 kg
|
| Dvojitý pojazdový stôl s kladkami – dĺžky rezu | ||||||
| Dĺžka pojazdového vozíka | Dĺžka rezu | |||||
| 2.250 mm | 2.155 mm | |||||
| 3.000 mm | 2.905 mm | |||||
| 3.200 mm | 3.105 mm | |||||
| 3.400 mm | 3.305 mm | |||||
| 3.800 mm | 3.705 mm | |||||
| 4.300 mm | 4.205 mm | |||||
| Výšky rezu | ||||||
| Priemer pílového kotúča v mm | 250 | 300 | 315 | 350 | 400 | 450* |
| Výšky rezu pri 90° v mm | 0-50 | 0-75 | 0-82 | 0-100 | 0-125 | 13-150 |
| Výšky rezu pri 45° v mm | 0-33 | 0-50 | 0-56 | 0-70 | 0-87 | 6-103 |
| Motor (kW) | 4 | 5,5 | 7,5 |
| Napätie (V) | 380 - 420 | 380 - 420 | 380 - 420 |
| Frekvencia (Hz) | 50 | 50 | 50 |
| Ptúd (A) s/bez predrezu | 7,5/9,5 | 11,5/13,5 | 15,5/17,5 |
| Poistky/Ističe (A) | 25 | 25 | 25 |

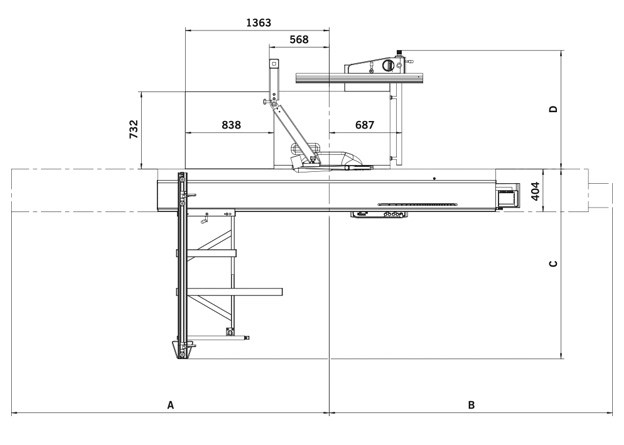

| Veľkosť stroja pri preprave WA 80’ |
| A Dĺžka posuvného stola + 290 mm |
| B Dĺžka posuvného stola + 360 mm |
| C pokosové pravítko do 2500 mm: 1500 – max. 2630 mm pokosové pravítko do 3200 mm: 1890 – max. 3420 mm pokosové pravítko do 3500 mm: 1960 - max. 3690 mm |
| D Rezná výška + 310 mm |
| váha stoja |
| začína na 1000 kg |
| Výška stola |
| 910 mm |
*Predrezová píla musí byť najskôr vybratá.
